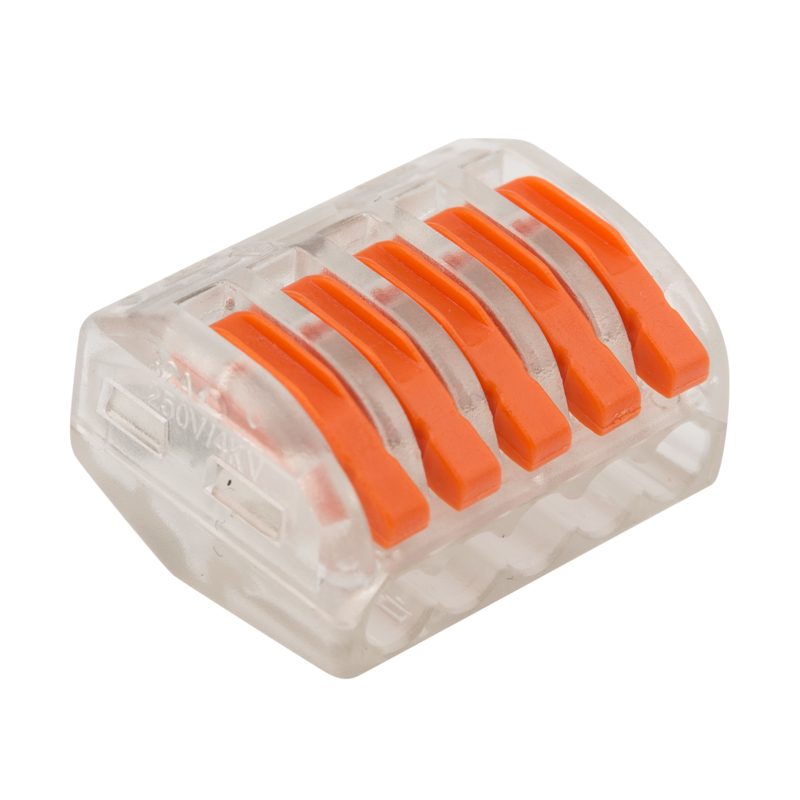

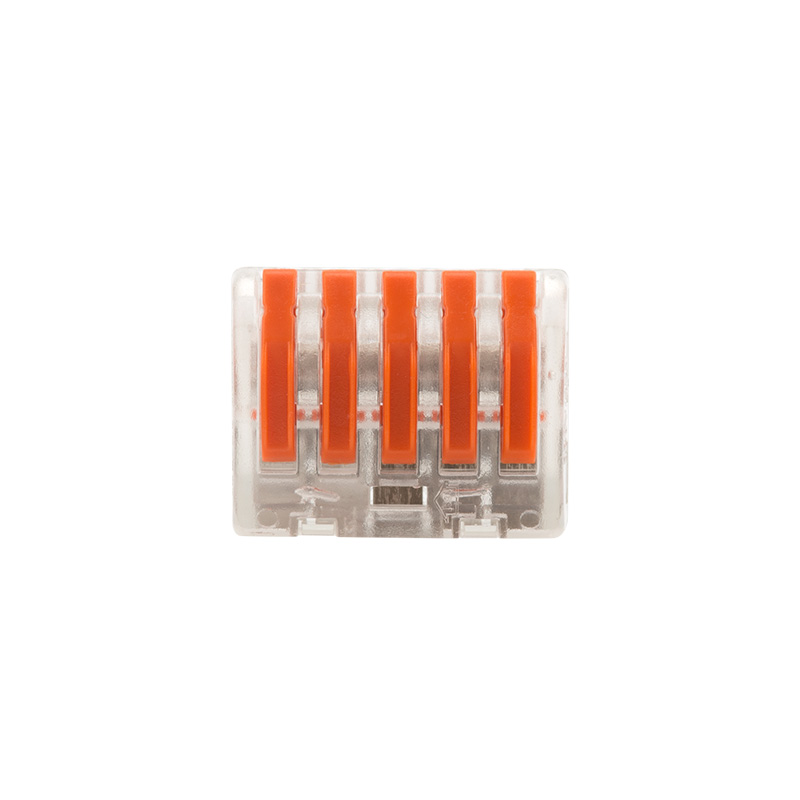

Соединительная многоразовая клемма REXANT на 5 проводников с плоско-пружинным зажимом предназначена для подсоединения медных одножильных и многожильных зачищенных проводников тонкого сечения.

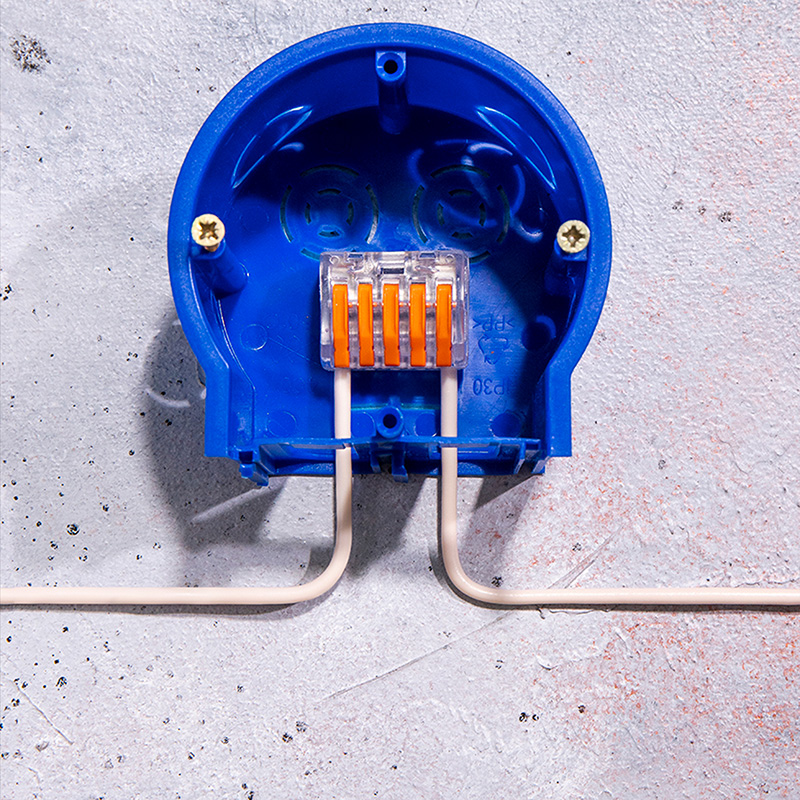

Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.
Характеристики:
Размер: 26,6x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 5
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А\28-12 AWG
Поддерживаемое сечение: 5x0.08-4 мм² (одножильный провод), 5x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.
Характеристики:
Размер: 26,6x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 5
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А\28-12 AWG
Поддерживаемое сечение: 5x0.08-4 мм² (одножильный провод), 5x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC
